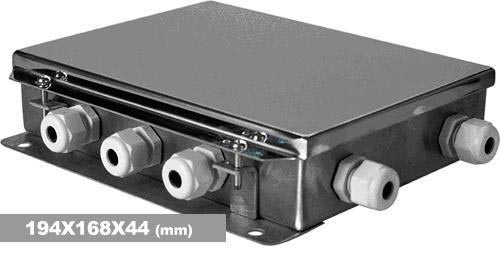

地磅接线盒
产品介绍


地磅接线盒的原理是将多个地磅感应器的电压信号进行并联,然后输出平均值传递给地磅仪表从而完成它的使命。当然,在使用的过程中,地磅的感应器是由四只以上构成,每只感应器的输出灵敏度不是完全相同,所以在安装地磅感应器的过程中还需调节地磅接线盒的电阻达到电压一致的目的。若地磅安装完成四个角有微量误差我们还可以通过调节地磅接线盒的方法使地磅四个脚没有误差,具体操作方法是调节接线盒对应的可调电位器,也就是调节地磅感应器的输出信号,从而使仪表显示值与其他角显示值一致,也就是所谓的利用地磅接线盒调角差


地磅接线盒的参数:


1、激励电压为5-15VDC(TVS管Umax=18V)


2、电阻应变片式传感器,传感器的阻抗为350-800Ω


3、以350Ω传感器为例:并联式约为3%,串联式约为5%


4、以700Ω传感器为例:并联式约为2% ,串联式约为3%


地磅接线盒的功能型号:


1、并联式、串联式可选,并联式为JXH-xB,


2、串联式为JXH-xC(x为可连的传感器的只数)


3、四线、六线、八线,十线,十二线等规格可选


4、采用高精度电位器


5、接线方式为压接、焊接可选(并联式)


6、配有TVS管(18V)防浪涌冲击(并联式)


7、10线、12线接线盒可定制


8、接线盒的材质主要有三种,分别为:塑料接线盒、铝合金接线盒跟不锈钢接线盒。
